1. Predstavenie produktu

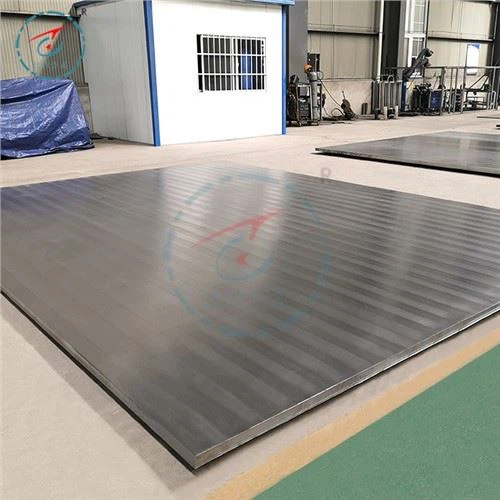

Oceľový plech potiahnutý titánomje plátovaný materiál zložený z titánovej platne a platne z uhlíkovej ocele výbušným zváraním. Oceľový plech potiahnutý titánom integruje fyzikálne, chemické a mechanické vlastnosti titánového plechu a oceľového plechu, aby sa ušetrili náklady pre zákazníkov.

titanium clad steel plate manufacturers

2. Parametre produktu

Oceľový plech

Trieda titánového plechu

Veľkosť

technické údaje

ASTM A36

ASME SA516 Gr60, Gr65, Gr70

ASME SA537 Gr1 Gr2 Gr3

ASME SA105

ASME SA350 LF1 LF2 LF3

SA283 Gr.A, Gr.B, Gr.C, Gr.D, SA620 SS330(SS34), SS400(SS41), E235A, E235B, E235C, E275A, E275B, E235C atď.

ASTM B265 GR1 GR2 GR7 GR11 GR12 GR16 GR17 atď.

TK:

Základná doska:{0} mm

obkladová doska:{0} mm
W<>

L<>

ASTM B898

JIS G3603

NB/T 47002.3

GB/T 8546

GB/T 8547

DL/T 1590

3. Aplikácia

FGD, PTA, ropa a plyn, chemický a petrochemický priemysel, úprava vody

FGD

PTA

V reakčnom procese sekcie TA dochádza ku korózii kyseliny octovej a mnohé zariadenia sú obložené titánovými materiálmi. V sekcii PTA, pretože katalyzátorové paládium a produkty sú citlivé na kovové ióny, ako sú Cu²﹢,Cr²﹢,N﹢,Fe³﹢, tieto kovové ióny majú toxické účinky na paládium a znižujú kvalitu produktu. Preto sa ako materiál vyberá aj titán. Oceľová doska potiahnutá titánom, doska z nehrdzavejúcej ocele potiahnutá titánom sa vyberajú podľa požiadaviek procesu a nákladov Výroba zariadení PA-PTA s trojvrstvovou platňou z nehrdzavejúcej ocele potiahnutej titánom.

Výber kompozitných dosiek pre zariadenie PA-PTA je nasledujúci:

Sekcia PTA:

Položka	názov	Špecifikácia (mm)	hmotnosť (kg)	Materiály, špecifikácie (mm)
PD-102	rozpúšťadlo	ID: 1850 × 6000	Asi 38 800	Horná a spodná eliptická hlava (3,3 plus 48) a rovný valec (3,3 plus 42) sú oceľové platne potiahnuté titánom
PD-201	hydrogenátor	ID: 2100 × 8400	53900	Horná a dolná eliptická hlava (2,2 plus 5,5 plus 41) a rovný valec (2,2 plus 5,5 plus 78,5) sú všetky titánové trojvrstvové kompozitné dosky z nehrdzavejúcej ocele.
PD-203	H2 úložisko	ID: 1200 × 3500	8500	Horná a spodná eliptická hlava (1,8 plus 27) a rovný valec (1,5 plus 49) sú oceľové platne potiahnuté titánom
PD-301	prvý kryštalizátor	ID: 4600 × 8900		Spodná eliptická hlava (5,5 plus 87), rovný valec (5,5 plus 87) a horná motýľová hlava (5,5 plus 91) sú všetky oceľové platne potiahnuté titánom;
PD-302	Druhý kryštalizátor	ID: 4050×5500	75200	Spodná elipsovitá hlava (5 plus 60), rovný valec (5 plus 60) a horná motýľová hlava (5,5 plus 64) sú všetky oceľové plechy potiahnuté titánom;
PD-303	Tretí kryštalizátor	ID: 3500 × 5500		Spodná eliptická hlava (5,5 plus 38), rovný valec (5 plus 35) a horná motýľová hlava (5,5 plus 38) sú všetky oceľové platne potiahnuté titánom;
PD-304	Štvrtý kryštalizátor	ID: 4050 × 5500 mm		Spodná hlava motýlika (5 plus 27), rovný valec (5 plus 24) a horná hlava motýlika (5,5 plus 27) sú oceľové plechy potiahnuté titánom

Tabuľka výberu hlavných zariadení a materiálov v sekcii TA

Položka	názov	Špecifikácie (mm)	Materiály, špecifikácie (mm)
TD-102A	Cirkulačný acetátový valec	ID: 5500 × 6650	Spodný kužeľ (2 plus 16), rovný valec (2 plus 16) a horná hlava (2 plus 16) sú titánovo/oceľové kompozitné dosky
TD -203	Nádrž na kal	ID: 6500 × 6650	Priame kĺby valcov (2 plus 16) a horná a spodná hlava (2 plus 16) sú oceľové kompozitné dosky potiahnuté titánom
TD-201A	Oxidačný reaktor	ID: 2100 × 6650	Priame kĺby valcov (3 plus 16) a horná a spodná hlava (3,3 plus 23) sú oceľové kompozitné dosky potiahnuté titánom

4. Technický pokrok

V súčasnosti sú titánom potiahnuté oceľové dosky s najväčšou plochou a najdlhšou dĺžkou pripravené výbušným zváraním v Baoji Taicheng Group, ktorá sa nachádza v titánovom údolí v Číne.

Materiál: ASTM B265 Gr1 plus ASTM A36

Veľkosť: 6 plus 60×3030×12100mm

Čas výbuchu plášťa: 20. decembra 2018
